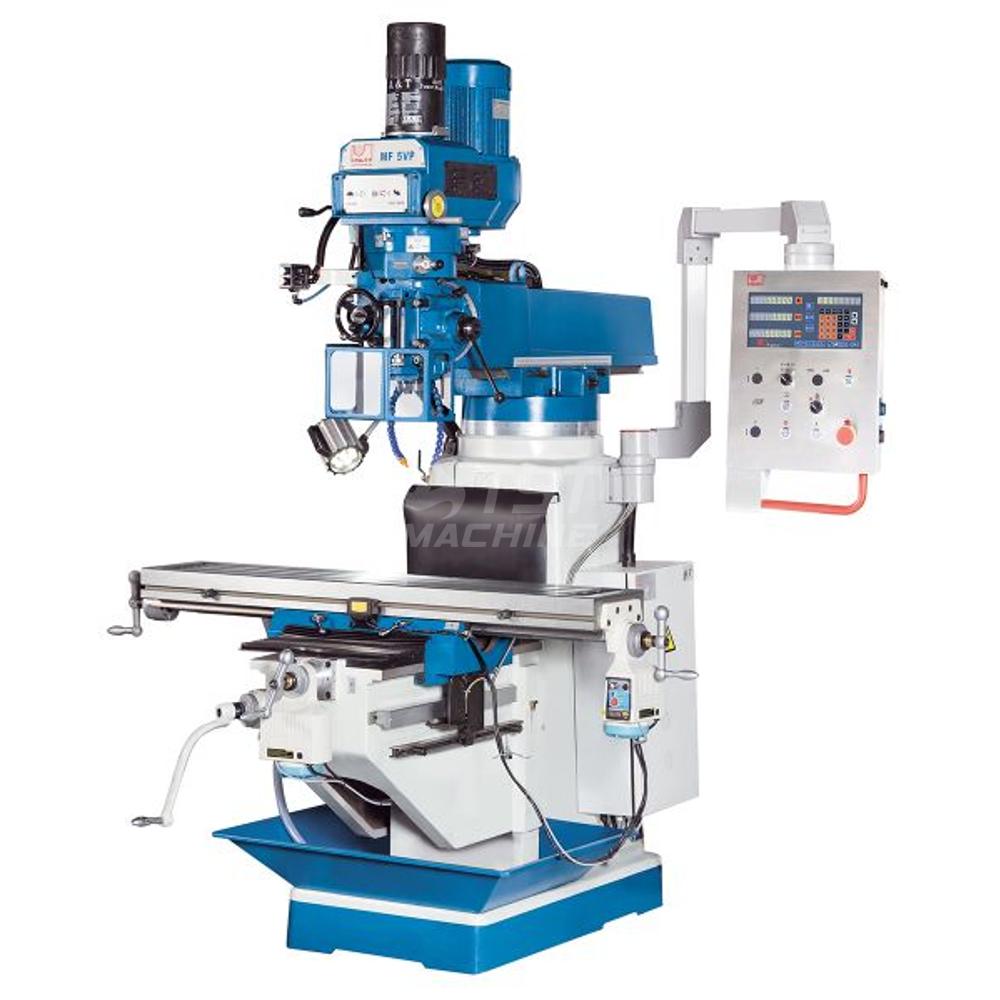

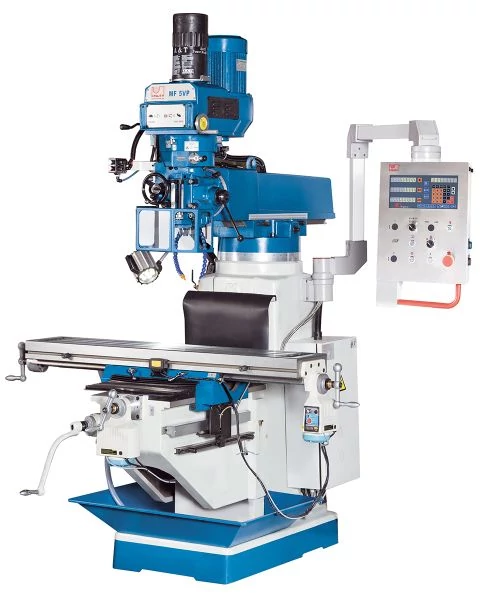

MF 5 VP Többcélú marógép
Leírás és Paraméterek
- ISO 40 es főorsó Pneumatikus szerszámrögzítéssel
- Orsó fék funkció
- 3 db fúróorsó előtolási sebesség mikrokapcsolóval
- Kézi gyors és finom előtolás a fúró orsóhoz
- Variomatik fokozatmentes fordulatszámváltás
- Opcionálisan golyós orsós az X ill. Y tengely mentén (MF5VKP)
- TV 1000 Asztalelőtolás és gyorsmenet X és Y irányban
- Edzett köszörűlt laposvezeték az Y és Z tengelyen
- Digitális kijelző alaptartozék
- 3 tengely körül elfordítható fej
- Elfordulás jobbra-balra ± 90°;
- Billentés előre + hátra ± 45°;
- Forgathatóság az oszlopon ± 45°
Alaptartozékok:
- 3 tengelyes pozíció kijelző
- TV 1000 típusú X és Y irányú asztalmozgatás
- Pneumatikus szerszámrögzítés
- Forgácstálca
- Hűtővízrendszer
- Kézi működtetésű központi kenőrendszer
- Vízszintes és fűggőleges vezetékvédő rendszer
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
- Orsó fék funkció
- 3 db fúróorsó előtolási sebesség mikrokapcsolóval
- Kézi gyors és finom előtolás a fúró orsóhoz
- Variomatik fokozatmentes fordulatszámváltás
- Opcionálisan golyós orsós az X ill. Y tengely mentén (MF5VKP)
- TV 1000 Asztalelőtolás és gyorsmenet X és Y irányban
- Edzett köszörűlt laposvezeték az Y és Z tengelyen
- Digitális kijelző alaptartozék
- 3 tengely körül elfordítható fej
- Elfordulás jobbra-balra ± 90°;
- Billentés előre + hátra ± 45°;
- Forgathatóság az oszlopon ± 45°
Alaptartozékok:
- 3 tengelyes pozíció kijelző
- TV 1000 típusú X és Y irányú asztalmozgatás
- Pneumatikus szerszámrögzítés
- Forgácstálca
- Hűtővízrendszer
- Kézi működtetésű központi kenőrendszer
- Vízszintes és fűggőleges vezetékvédő rendszer
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
| Gép típus | MF 5 VP Többcélú marógép |
| Cikkszám | K-301235 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Digitális kijelző van/ nincs ( DRO) | Van |
| Orsó löket(Quill stroke) | 127 mm |
| Asztal hossz (Table length) | 1370 mm |
| Asztal szélesség (Table width) | 250 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 2 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 2 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 2 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| T hornyok adatai db/ osztás ( T-slots ) | 3x14x63 |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 70-3600 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 3.75 kW |
| Fej elforgathatóság ( head rotation) | 90 +/- ° |
| Gép hossz ( Lenght) | 2540 mm |
| Gép szélesség (Width) | 2156 mm |
| Gép magasság ( Height) | 2235 mm |
| Gép tömege (machine weight) | 1590 kg |
| Gép súly (machine weight) | 1590 kg |
