Leírás és Paraméterek
A VHF sorozatú gépek nagy lökettel, függőleges és vízszintes orsóval rendelkeznek, külön hajtásokkal az erőteljes megmunkálás érdekében. A függőleges fej kifelé fordul (±45°), a hüvely (pinole) pedig mozgatható. A sorozat összes modellje ideálisan alkalmas javítóműhelyekben vagy oktatóműhelyekben történő használatra.
Ezt a kiváló ár/teljesítmény arányt a szabványos VHF-gépekkel végzett nagy volumenű gyártás teszi lehetővé
Rendkívül merev gépágy nagy szilárdságú öntöttvasból, nehéz bordázattal
Precíziós köszörülésű vezetőpályák edzett felületekkel a hosszú távú pontosság és kopásállóság érdekében
A maróasztal nagy beállítási területtel rendelkezik
A függőleges és vízszintes orsók külön-külön hajtóművel rendelkeznek a maximális megmunkálási teljesítmény érdekében
A függőleges fej mindkét oldalra elforgatható (± 45°), pinole a hajtókaron keresztül vagy finom adagoló kézikerékkel előtolható
A vízszintes orsóval végzett munka során a teljes felső gerenda/fej egység ±180°-kal elforgatható az oszlopon
Előtolórendszer kézi sebességváltóval az X tengelyen és fokozatmentesen állítható előtoló egységgel az Y tengelyen
A munkaasztal magasságállítása automatikus előtolással - precíziós előtolás sima kézi hajtókarral
Elforgatható kezelőpanel beépített útmérővel a kezelő maximális kényelméért
A hűtőfolyadék rendszer és a forgácstálca jár hozzá
Alapfelszereltség:
3 tengelyes helyzetjelző X.Pos 3.2
hűtőfolyadék rendszer
munkalámpa
működtető eszközök
kezelői utasítások
M16 vonórúd
támasz vízszintes maráshoz
marótüske Ø 27 mm
Ezt a kiváló ár/teljesítmény arányt a szabványos VHF-gépekkel végzett nagy volumenű gyártás teszi lehetővé
Rendkívül merev gépágy nagy szilárdságú öntöttvasból, nehéz bordázattal
Precíziós köszörülésű vezetőpályák edzett felületekkel a hosszú távú pontosság és kopásállóság érdekében
A maróasztal nagy beállítási területtel rendelkezik
A függőleges és vízszintes orsók külön-külön hajtóművel rendelkeznek a maximális megmunkálási teljesítmény érdekében
A függőleges fej mindkét oldalra elforgatható (± 45°), pinole a hajtókaron keresztül vagy finom adagoló kézikerékkel előtolható
A vízszintes orsóval végzett munka során a teljes felső gerenda/fej egység ±180°-kal elforgatható az oszlopon
Előtolórendszer kézi sebességváltóval az X tengelyen és fokozatmentesen állítható előtoló egységgel az Y tengelyen
A munkaasztal magasságállítása automatikus előtolással - precíziós előtolás sima kézi hajtókarral
Elforgatható kezelőpanel beépített útmérővel a kezelő maximális kényelméért
A hűtőfolyadék rendszer és a forgácstálca jár hozzá
Alapfelszereltség:
3 tengelyes helyzetjelző X.Pos 3.2
hűtőfolyadék rendszer
munkalámpa
működtető eszközök
kezelői utasítások
M16 vonórúd
támasz vízszintes maráshoz
marótüske Ø 27 mm

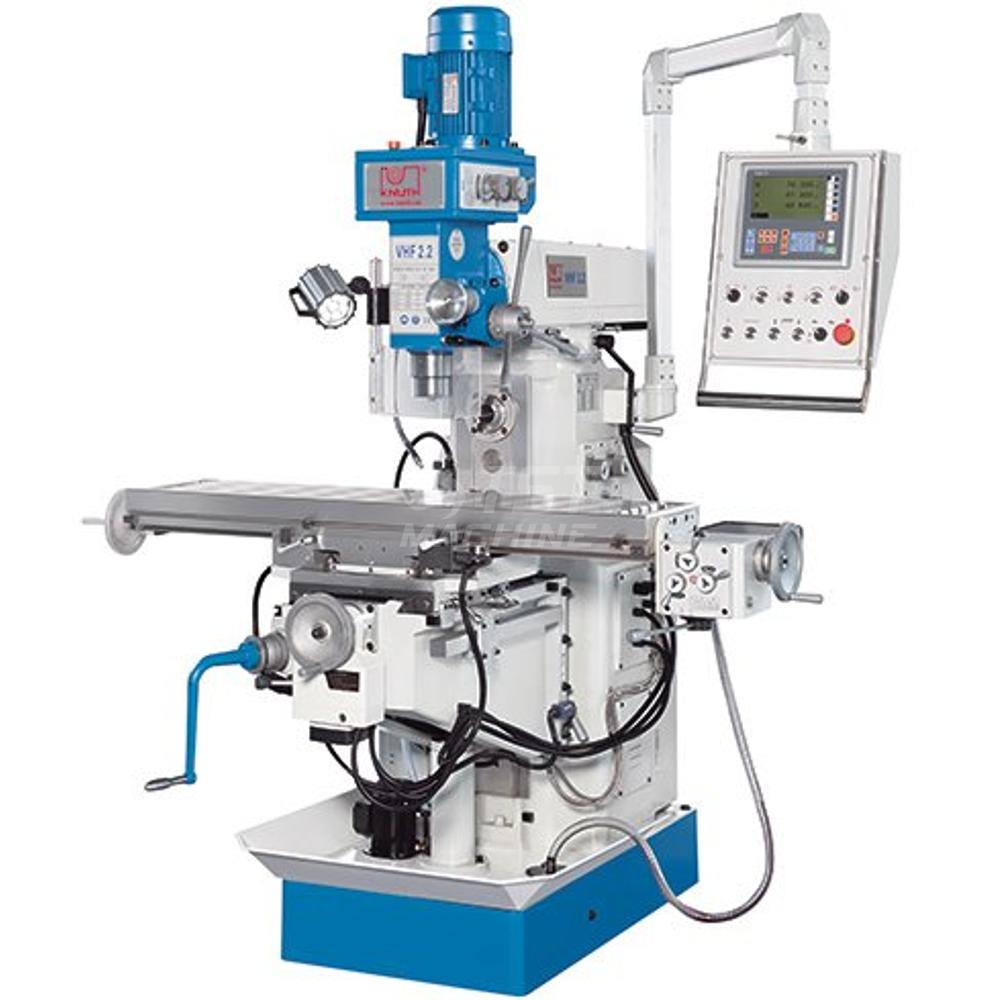

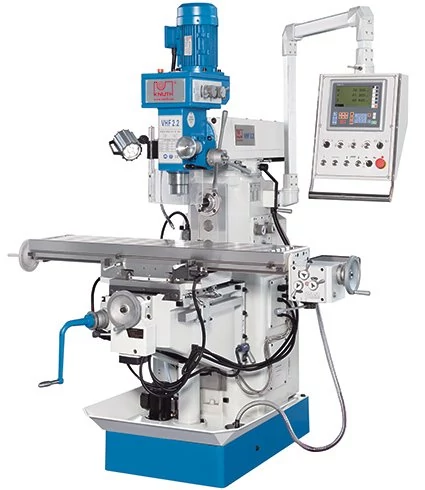

| Gép típus | VHF 2.2 Konzolos marógép |
| Cikkszám | K-362651 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | van |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | van |
| Digitális kijelző van/ nincs ( DRO) | van |
| Orsó löket(Quill stroke) | 120 mm |
| Asztal hossz (Table length) | 1270 mm |
| Asztal szélesség (Table width) | 280 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 380 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 700 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 380 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 1 |
| Fúró kapacitás acélban /drilling capacity in steel | 30 mm |
| Menetfúró kapacitás (tapping capacity) | 16 |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 115-1750(8) |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 1.5 kW |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 40-1300(12) |
| Vízszintes főmotor teljesítmény (Horizontal main motor rating) | 2.2 kW |
| Fej elforgathatóság ( head rotation) | 90 +/- ° |
| Gép hossz ( Lenght) | 1710 mm |
| Gép szélesség (Width) | 1480 mm |
| Gép magasság ( Height) | 2450 mm |
| Gép súly (machine weight) | 1400 kg |
